GAM
ASSEMBLAGGIO AUTOMATICO DI GABBIE. PRECISIONE DELLA SPIRALE. MASSIMA PRODUTTIVITÀ.
GAM HS è un sistema automatizzato di seconda generazione per l’assemblaggio di gabbie, progettato per la produzione di gabbie di armatura cilindriche, poligonali e a geometria variabile. Basato su un processo sincronizzato di formazione della spirale, la macchina avvolge e salda automaticamente filo continuo attorno alle barre longitudinali, creando gabbie ad alta resistenza con eccezionale precisione, ripetibilità e produttività.

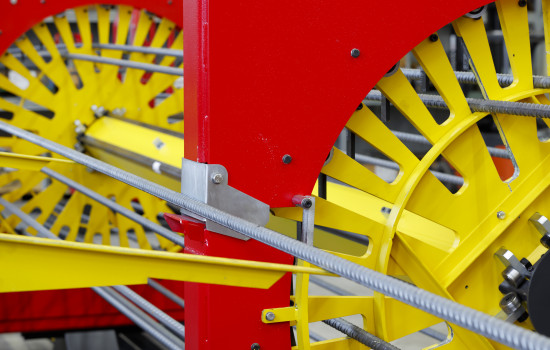

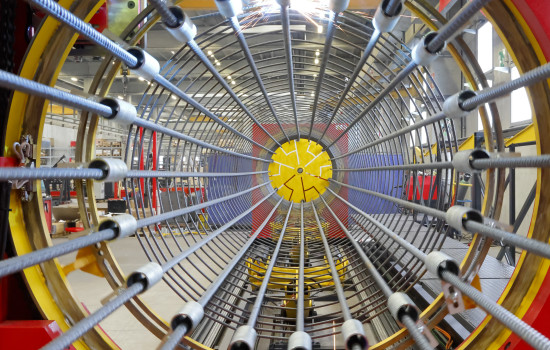

Gam 1500 HS
ASSEMBLAGGIO AUTOMATICO DI GABBIE. PRECISIONE DELLA SPIRALE. MASSIMA PRODUTTIVITÀ.
GAM HS è un sistema automatizzato di seconda generazione per l’assemblaggio di gabbie, progettato per la produzione di gabbie di armatura cilindriche, poligonali e a geometria variabile. Basato su un processo sincronizzato di formazione della spirale, la macchina avvolge e salda automaticamente filo continuo attorno alle barre longitudinali, creando gabbie ad alta resistenza con eccezionale precisione, ripetibilità e produttività.
LUNGHEZZA GABBIA
minima 2400 mm | 94.49”
massima 12000-24000 mm | 472”-945”
BARRE LONGITUDINALI
diametro minimo e massimo per gabbia cilindrica Ø8-40 mm | #3-#12
diametro minimo e massimo per gabbia poligonale Ø8-20 mm | #3-#6
numero massimo di barre Ø32 mm per gabbia cilindrica: 30
DIAMETRO FILO SPIRALE
minimo e massimo per gabbia cilindrica (su richiesta) Ø6-16 mm (Ø20 mm) | #3 - #5 (#6”)
minimo e massimo per gabbia poligonale Ø6-12 mm | #3 - #4
PASSO SPIRALE
massimo gabbia cilindrica 500 mm | 19.69”
massimo gabbia poligonale 300 mm | 11.81”
LATO GABBIA QUADRATA
minimo con saldatura automatica 160 mm | 6.30”
massimo (altre dimensioni su richiesta) 600 mm | 23.62”
Gam 1500 HS PLUS
ASSEMBLAGGIO AUTOMATICO DI GABBIE. PRECISIONE DELLA SPIRALE. MASSIMA PRODUTTIVITÀ.
GAM HS è un sistema automatizzato di seconda generazione per l’assemblaggio di gabbie, progettato per la produzione di gabbie di armatura cilindriche, poligonali e a geometria variabile. Basato su un processo sincronizzato di formazione della spirale, la macchina avvolge e salda automaticamente filo continuo attorno alle barre longitudinali, creando gabbie ad alta resistenza con eccezionale precisione, ripetibilità e produttività.
LUNGHEZZA GABBIA
minima 2400 mm | 94.49”
massima 12000-24000 mm | 472”-945”
BARRE LONGITUDINALI
diametro minimo e massimo per gabbia cilindrica Ø8-40 mm | #3-#12
diametro minimo e massimo per gabbia poligonale Ø8-20 mm | #3-#6
numero massimo di barre Ø32 mm per gabbia cilindrica: 30
DIAMETRO FILO SPIRALE
minimo e massimo per gabbia cilindrica (su richiesta) Ø6-16 mm (Ø20 mm) | #3 - #5 (#6”)
minimo e massimo per gabbia poligonale Ø6-12 mm | #3 - #4
diametro massimo doppia spirale Ø6-16 mm | #3 - #5
PASSO SPIRALE
massimo gabbia cilindrica 500 mm | 19.69”
massimo gabbia poligonale 300 mm | 11.81”
LATO GABBIA QUADRATA
minimo con saldatura automatica 160 mm | 6.30”
massimo (altre dimensioni su richiesta) 600 mm | 23.62”

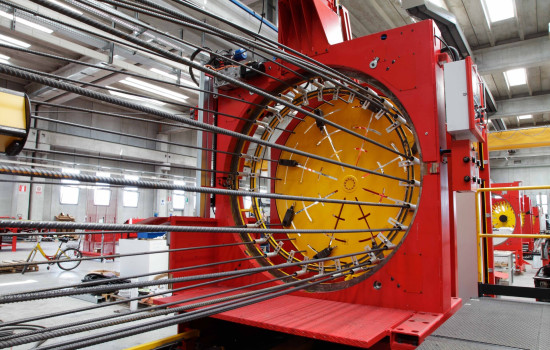

Gam 2000 HS
ASSEMBLAGGIO AUTOMATICO DI GABBIE. PRECISIONE DELLA SPIRALE. MASSIMA PRODUTTIVITÀ.
GAM HS è un sistema automatizzato di seconda generazione per l’assemblaggio di gabbie, progettato per la produzione di gabbie di armatura cilindriche, poligonali e a geometria variabile. Basato su un processo sincronizzato di formazione della spirale, la macchina avvolge e salda automaticamente filo continuo attorno alle barre longitudinali, creando gabbie ad alta resistenza con eccezionale precisione, ripetibilità e produttività.
LUNGHEZZA GABBIA
minima 2400 mm | 94.49”
massima 12000-24000 mm | 472”-945”
BARRE LONGITUDINALI
diametro minimo e massimo per gabbia cilindrica Ø10-40 mm | #3-#12
diametro minimo e massimo per gabbia poligonale Ø10-20 mm | #3-#6
numero massimo di barre Ø32 mm per gabbia cilindrica: 52
DIAMETRO FILO SPIRALE
minimo e massimo per gabbia cilindrica (su richiesta) Ø6-16 mm (Ø20 mm) | #2 - #5 (#6”)
minimo e massimo per gabbia poligonale Ø6-12 mm | #2 - #4
PASSO SPIRALE
massimo gabbia cilindrica 500 mm | 19.69”
massimo gabbia poligonale 300 mm | 11.81”
LATO GABBIA QUADRATA
minimo con saldatura automatica 160 mm | 6.30”
massimo (altre dimensioni su richiesta) 600 mm | 23.62”

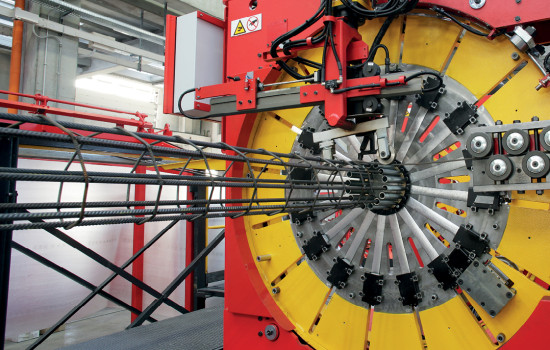

Gam 1500 HS CONIC
ASSEMBLAGGIO AUTOMATICO DI GABBIE. PRECISIONE DELLA SPIRALE. MASSIMA PRODUTTIVITÀ.
GAM HS è un sistema automatizzato di seconda generazione per l’assemblaggio di gabbie, progettato per la produzione di gabbie di armatura cilindriche, poligonali e a geometria variabile. Basato su un processo sincronizzato di formazione della spirale, la macchina avvolge e salda automaticamente filo continuo attorno alle barre longitudinali, creando gabbie ad alta resistenza con eccezionale precisione, ripetibilità e produttività.
