GAM
Instalación para vigas cilíndricas o poligonales
La ensambladora universal de la serie GAM HS produce en forma automática vigas cilíndricas y poligonales de formas y dimensiones variadas mediante un procedimiento que se basa en la formación de un espiral de hilo contínuo que se enrolla alrededor de una serie de barras dispuestas longitudinalmente.
Esta máquina se destaca por la productividad y calidad de su producto terminado, realizado en una instalación muy compacta.

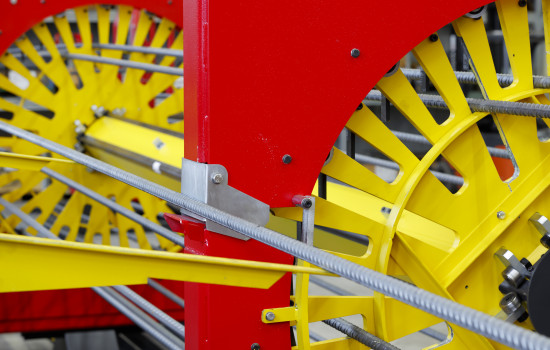

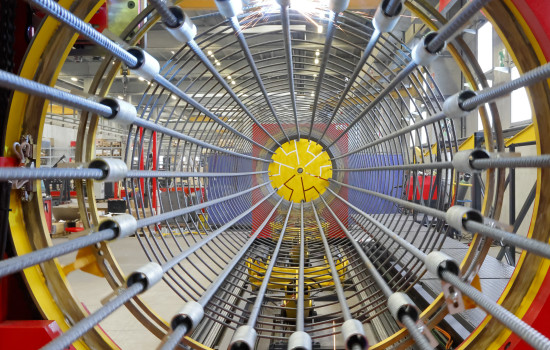

Gam 1500 HS
AUTOMATIC CAGE ASSEMBLY. SPIRAL PRECISION. MAXIMUM PRODUCTIVITY.
GAM HS is a second-generation automated cage assembly system designed for the production of cylindrical, polygonal and variable-geometry reinforcement cages. Based on a synchronized spiral forming process, the machine automatically winds and welds continuous wire around longitudinal bars, creating high-strength cages with exceptional precision, repeatability and productivity.
CAGE LENGHT
minimum 2400 mm | 94.49”
maximum 12000-24000 mm | 472”-945”
LONGITUDINAL BARS
minimum and maximum diameter for cylindrical cage Ø8-40 mm | #3-#12
minimum and maximum diameter for polygonal cage Ø8-20 mm | #3-#6
maximum number of bars Ø 32 mm for cylindrical cage 30
SPIRAL WIRE DIAMETER
minimum and maximum cylindrical cage (on request) Ø6-16 mm (Ø20 mm) | #3 - #5 (#6”)
minimum and maximum polygonal cage Ø6-12 mm | #3 - #4
SPIRAL PITCH
maximum cylindrical cage 500 mm | 19.69”
maximum polygonal cage 300 mm | 11.81”
SQUARE CAGE SIDE
minimum by automatic welding 160 mm | 6.30”
maximum (other sizes on request) 600 mm | 23.62”
Gam 1500 HS PLUS
Dispositivo de soldadura doble:
Espiral con dos alambres:
Uniones de soldadura doble en el mismo alambre:
Longitud de hasta 24 metros.

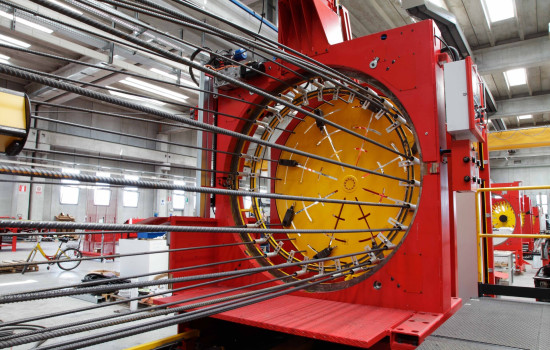

Gam 2000 HS
Instalación para vigas cilíndricas o poligonales
La ensambladora universal de la serie GAM HS produce en forma automática vigas cilíndricas y poligonales de formas y dimensiones variadas mediante un procedimiento que se basa en la formación de un espiral de hilo contínuo que se enrolla alrededor de una serie de barras dispuestas longitudinalmente.
Esta máquina se destaca por la productividad y calidad de su producto terminado, realizado en una instalación muy compacta.

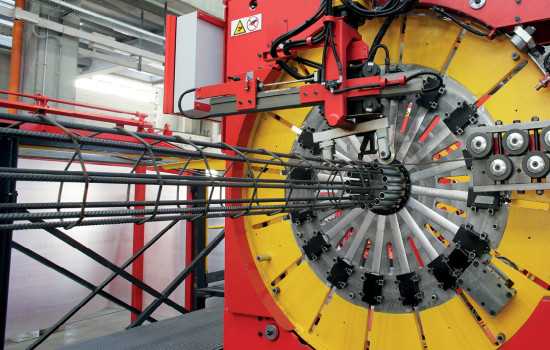

Gam 1500 HS CONIC
AUTOMATIC CAGE ASSEMBLY. SPIRAL PRECISION. MAXIMUM PRODUCTIVITY.
GAM HS is a second-generation automated cage assembly system designed for the production of cylindrical, polygonal and variable-geometry reinforcement cages. Based on a synchronized spiral forming process, the machine automatically winds and welds continuous wire around longitudinal bars, creating high-strength cages with exceptional precision, repeatability and productivity.
