Multisystem Bar 3D
IMPIANTI AUTOMATICI DI SAGOMATURA E CALANDRATURA
La MULTISYSTEM BAR 3D è disponibile in due configurazioni, standard e rovesciata. Produce le forme più varie con pieghe 2D e 3D in senso orario e antiorario sulle due estremità della sagoma, con angoli fino a un massimo di ± 180°.
GAMMA DI DIAMETRI LAVORABILI
∅10 - ∅40 mm / #3 - #14
CAPACITÀ DI PIEGATURA
1 barra Ø40 mm / #11
2 barre Ø25 mm / #8
3 barre Ø16 mm / #5
4 barre Ø12 (Ø10*) / #4 (#3*) - *su richiesta
CARATTERISTICHE PRINCIPALI
Processo completamente automatizzato dal carico della barra all'evacuazione del prodotto finito
Precisione millimetrica
Cambio pin automatico
Fino a 10 pin con diversi diametri di piegatura
Design monoblocco per un cambio utensile rapido e sicuro
Pieghe con raggio di curvatura variabile
Posizioni di scarico personalizzabili
Multisystem Bar 3D
IMPIANTO AUTOMATICO DI SAGOMATURA E CALANDRATURA
1 BARRA Ø12 - ∅40 /#4- #11
2 BARRE Ø12 - 25 /#4- #8
3 BARRE Ø12 - 16 /#4- #5
CAPACITA' DI SAGOMATURA 3D Ø12 /#4

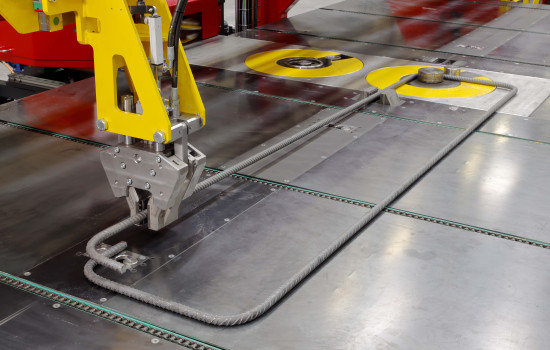

Staffe chiuse di medie o grandi dimensioni
Sagomati 2D o 3D con una o più pieghe su entrambi i lati con angoli compresi fino ad un massimo di ±180º (una piega opposta rispetto all’altra)
Sagomati con 2 raggi di piegatura diversi tra di loro in modo completamente automatico
2 unità di sagomatura per le pieghe 2D
Caricatore barre “brevettato”
Intestamento di ogni singola barra
Rivelatore presenza barre
Quantità di barre caricate 1 o 2
Cambio perno automatico
Scarico automatico dei prodotti finiti
